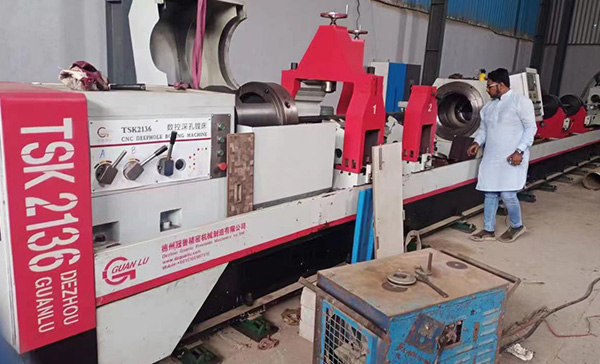

TK2136 CNC Máquina bruñidora de agujero profundo de alta eficiencia es un equipo de procesamiento especializado para piezas de agujeros profundos, que conserva las ventajas de los productos T2120, no sólo puede perforar, mandrilar, también puede laminar. CNC TK2125 Máquina taladradora y mandriladora para agujero profundo es adecuado para el procesamiento de una variedad decilindros hidráulicos, agujeros de eje principal, agujeros de cilindros, agujeros de refrigeración.
Utiliza el método de astilla-descarga interna (BTA) (modo BTA), que el refrigerante llega a la parte de perforación a través del suministro de refrigerante, las limaduras de hierro y aceite de refrigerante entran en la caja de aceite y el cubo de descarga de limaduras a través de los agujeros de barras de perforación, con el fin de realizar el procesamiento de agujero profundo.
Especificaciones |
Datos técnicos |
Diámetro máximo del agujero mandrilado |
Φ360mm |
Capacidad de taladrado |
Φ25~Φ80mm |
Profundidad máxima del agujero taladrado y mandrilado |
1~8metros |
Altura del centro (de nivel de guía al centro de huso) |
400mm |
Diámetro de mantrilar de huso de la caja de barra de perforación |
Φ75mm |
Taper de diámetro de husillo |
Φ85mm 1:20 |
Alcance de velocidad del eje principal |
70-1200r/min 12kinds |
Alcance de velocidad de alimentación |
10-1000mm/min(continuos) |
Velocidad rápida del carro de la alimentación |
4000mm/min |
Alcance de diámetro de abrazadera de la pieza de trabajo |
Φ40~Φ400mm |
Director de motor |
N=30kW,n=1460r/min |
La alimentación del motor |
N=3.3kW,α30/1200 A.C servo motor |
Rápido motor de transporte de petróleo |
N=2.2kW,n=960r/min |
Velocidad rápida de transporte de petróleo |
3000mm/min |
Motor de la bomba de aceite de refrigerante |
N=5.5kW,n=1460r/min(3 sets) N=7.5kW,n=960r/min(1 sets) |
Motor de la bomba hidráulica |
N=1.5kW, n=1440r/min |
Presión nominal del sistema de refrigeración |
2.5~6.3MPa |
Fluido del sistema de enfriamiento |
80, 180, 280, 380L/min |
Presión nominal del sistema hidráulico |
6.3MPa |
Potencia del motor general |
N=61kW (coolant pump 24kW) |
Peso total de la máquina |
12t |
Superficie del piso |
8800×1680×1700(mm) |
