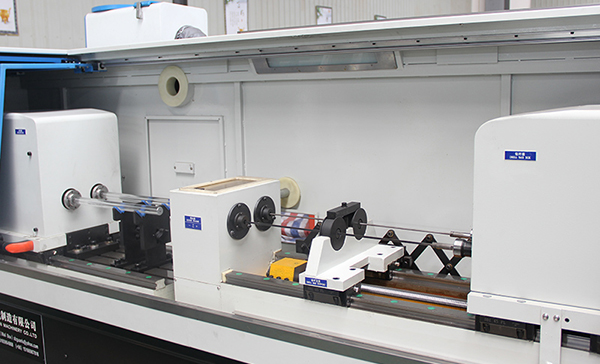

Máquina taladradora tipo pistola de agujero profundo de dos ejes
Díametro de agujero: 3mm -30mm.
Profundidad de talatro 1000mm
Sistema CNC: GSK(China)
Fundición de máquina, alta rigidez, buena estabilidad.
Caja de barra de perforación de estructura de cuatro ejes, dos motores de control de conversión de frecuncia, alimentan al servomotor.
Accionamiento de servomotor, velocidad contínua de alimentación, velocidad de alimentación 0~500mm/min.
1. Accionar el sistema de manguito de guía del soporte de guía de control del sistema.
2. Accionar la unidad de bomba de alta presión del sistem de enfriamiento.
3. Iniciar la caja de barra de perforación para accionar la broca.
4. Alimentación de eje Z, accionar la broca.
5. Después de taladrar la ubicación determindada, retirar la broca, para el enfriamiento, el manguito de guía hermético se afloja.
Especificaciones |
Parámetro |
Nota |
|||
Alcance de trabajo |
Alcance del diámetro de taladro |
Φ4~Φ20mm |
|||
Profundidad de agujero |
1000mm |
||||
Espacio de husillo |
120/180/250mm |
||||
Características de la máquina |
Eje Z |
Alcance de velocidad de alimentación |
5~500mm/min |
Continua |
|
Alcance de alimentación rápida |
3000mm/min |
||||
Eje X |
Velocidad rápida |
1000mm/min |
|||
Profundidad |
650mm |
||||
Eje Y |
Velocidad rápida |
2000mm/min |
|||
Profundidad |
300mm |
||||
Caja de barra de perforación |
Alcance de velocidad |
800~7000r/min |
Continua |
||
Potencia de motor |
3KW×2 |
Motor invertor |
|||
Carga de peso de la máquina |
200kg |
||||
Ratio de longitud y díametro del agujero |
≤100 |
||||
Sistema CNC |
FANUC |
||||
Sistema de enfriamiento |
Alcance de presión del sistema de enfriamiento |
1~10MPa |
Adjustable |
||
Alcance de caudal del sistema de enfriamiento |
6~100L/min |
Adjustable |
|||
Precisión de filtración |
20μm |
||||
Volumen del cilindro de aceite |
>1000L |
|
Cuerpo de la máquina
Caja de barra de perforación
Sistema de alimentación (eje Z)
Sistema de enfriamiento
Controlador de temperatura de aceite
Dispositivo automático de eliminación de astilla
Sistema central de lubricación
Sistema de control neumático
Sistema de soporte de guía
Sistema de soporte de barra de perforación
Gsk sistema de control de CNC
Dispositivo de filtro y papel de filtro de la cámara de aceite
Válvula de desbordamiento
