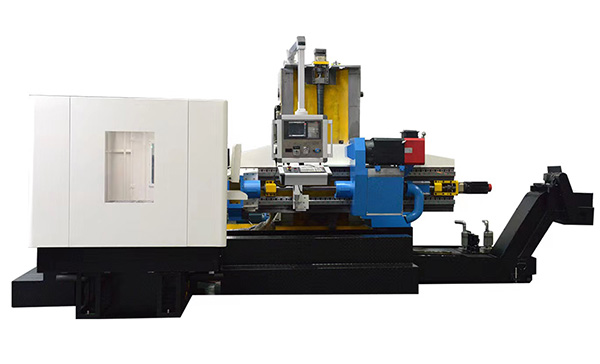

Máquina taladradora tipo pistola de agujero profundo de tres coordenadas
ZKB2102 máquina taladrada de agujero profundo también se dice ZKB2102 Máquina taladradora tipo pistola de agujero profundo de tres coordenadas, es adecuado para trabajar con la pieza en forma especial, el rango de diámetros de agujeros profundos y la profundidad de agujeros profundos pueden ser manufacturados de acuerdo a los requerimientos del cliente.
ZKB2102 Máquina taladradora tipo pistola de agujero profundo de tres coordenadas se utiliza principalmente para moldes de vidrio, herramientas hidráulicas, moldes de caucho de agujeros de agua, agujeros de aceite, agujeros de calor, etc.
Díametro del agujero: φ4mm~φ20mm
Profundidad de perforación de agujero: 500mm
Sistema CNC: FANUC 0i MATE or GSK
ZKB2102 Máquina taladradora tipo pistola de agujero profundo se utiliza para la perforación de tres o dos coordenadas de agujeros profundos, con propiedades de alta eficiencia, alta precisión y alta automatización. Por lo que también se llama Máquina taladradora tipo pistola de agujero profundo de tres coordenadas.
ZKB2102 máquina taladradora de agujeros profundos (tipo pistola) adopta el método de eliminación de astilla externa (método de perforación tipo pistola) a través de una perforación continúa, puede reemplazar la perforación, la expansión y el procedimiento de fresado tradicional, y llega la precisión de máquina y el requisito de rugosidad de la superficie a tiempo. La precisión de agujero profundo es IT 7-IT10, la rugosidad es Ra3.2-Ra0.04 um, la línea recta central es menos de 0,05 mm/1000mm.
ZKB2102 máquina taladradora de agujeros profundos (tipo pistola)es controlado por el sistema CNC con función tanto de la acción individual y como reciclaje automático. Así que no sólo puede cumplir los requisitos de lote pequeño, sino que también puede satisfacer lote grande.
ZKB2102 máquina taladradora de agujeros profundos (tipo pistola) puede perforar agujeros pasantes, agujeros ciegos y taladros escalonados. Puede ser ampliamente utilizado en la industria del automóvil y de la motocicleta, el modelo, uso militar y aeroespacial.
1. Sujetar las piezas de trabajo en la mesa de trabajo.
1. Accionar el sistema de manguito de guía del soporte de guía de control del sistema.
2. Accionar la unidad de bomba de alta presión del sistem de enfriamiento.
3. Iniciar la caja de barra de perforación para accionar la broca.
4. Alimentación de eje Z, accionar la broca.
5. Después de taladrar la ubicación determindada, retirar la broca, para el enfriamiento, el manguito de guía hermético se afloja.
7. El eje X,Y mueven a la próxima posición de agujero, repetir 2-7.
Especificaciones |
Parámetro |
Nota |
|||
Alcance de trabajo |
Alcance del diámetro de taladro |
Φ4~Φ20mm |
|||
Profundidad de agujero |
500mm |
||||
Características de la máquina |
Eje Z |
Alcance de velocidad de alimentación |
5~500mm/min |
Velocidad continua |
|
Alcance de alimentación rápida |
3000mm/min |
||||
Eje X |
Profundidad |
650mm |
(según necesidad de cliente) |
||
Eje Y |
Profundidad |
500mm |
|||
Caja de barra de perforación |
Alcance de velocidad |
500~6000r/min |
Velocidad continua |
||
Potencia de motor |
4KW |
Motor invertor |
|||
Carga de peso de la máquina |
500kg |
||||
Ratio de longitud y díametro del agujero |
≤100 |
||||
Sistema CNC |
FANUC or GSK |
||||
Sistema de enfriamiento |
Alcance de presión del sistema de enfriamiento |
0~8MPa |
Adjustable |
||
Alcance de caudal del sistema de enfriamiento |
0~63L/min |
Adjustable |
|||
Precisión de filtración |
20μm |
||||
Volumen del cilindro de aceite |
800L |
|
Cuerpo de la máquina
Caja de barra de perforación
Sistema de alimentación (eje Z)
Sistema de enfriamiento
Controlador de temperatura de aceite
Dispositivo automático de eliminación de astilla (note: iron material/steel material use magnet chips removal device, while copper material use scraping belt, please indicate which you like, if you wants both, price increase USD1200)
Ascensor (Eje Y) y la mesa de trabajo (Eje X)
Sistema central de lubricación
Sistema de control neumático
Sistema de soporte de guía
Sistema de soporte de barra de perforación
Sistema de control CNC
Dispositivo de filtro y papel de filtro de la cámara de aceite
Válvula de desbordamiento
