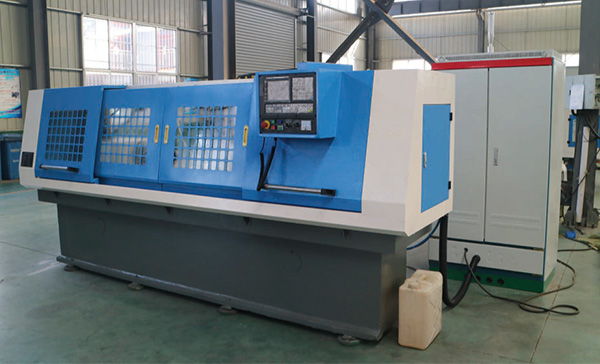

Máquina taladradora tipo pistola,Máquina taladradora tipo pistola de CNC

Máquina taladradora tipo pistola para material de cristal

Aplicaciones:

Este equipo se utiliza para la fibra óptica, la industria de fabricación de cable óptico, taladra agujero profundo (comúnmente conocida como ojo negro)de cierta profundidad en la varilla de vidrio de cuarzo de alta pureza de un determinado diámetro según el requerimiento de ubicación el agujero tiene unos requisitos altos de rugosidad, paralelismo y rectitud. También se utiliza para el taladro en piezas de trabajo de vidrio.

Alcance de diámetros de perforación	38mm
Profundidad de perforación de agujero	500mm
Altura central entre la guía de trabajo y el huso principal	175
Dirección X de la mesa de trabajo	100
Velocidad del huso principal eléctrico de la caja de barro de taladro	4000-12000
Alcance de velocidad de alimentación	0-500
Alimentación rápida	2000
Torque de motor de alimentación de Z	6.36
Potencia de motor de alimentación de Z	2.0
Torque de motor de alimentación de X	7.5
Potencia de motor de alimentación de X	1.5
Potencia del huso principal eléctrico de la caja de barra de taladro	3.5
Motor de la bomba de aceite de refrigerante	4.0
Potencia total de la máquina	15
CNC	KND100Ti
Presión máxima de fluido de refrigerante de corte	1.5
Caudal de fluido de refrigerante de corte	1.5
Precisión de filtración de fluido de refrigerante de corte	20
Dimensiones	3200×2700×1700mm
Peso total de la máquina	4000 kg

ZSK2103×2×500mm Máquina taladradora de agujero profundo tipo pistola1. Accionar el sistema de manguito de guía del soporte de guía de control del sistema. 2. Accionar la unidad de bomba de alta presión del sistem de enfriamiento. 3. Iniciar la caja de barra de perforación para accionar la broca. 4. Alimentación de eje Z, accionar la broca...

ZSK2103×2×1000mm Máquina taladradora tipo pistola de agujero profundo de dos ejesCaja de barra de perforación de estructura de cuatro ejes, dos motores de control de conversión de frecuncia, alimentan al servomotor. Accionamiento de servomotor, velocidad contínua de alimentación, velocidad de alimentación 0～500mm/min...

ZSK2103×4×500mm Máquina taladradora tipo pistola de agujeros profundos de cuatro ejesTravesero frontal, eliminación de astillas, y la bomba de circulación son opcionales, la oferta no incluye los equipos mencionados. Adopta el método de procesamiento de perforación tipo...

ZSK2104×1000mm Máquina taladradora de agujero profundo tipo pistola1. Alimentación de eje Z, accionar la broca. 2. Accionar el sistema de manguito de guía del soporte de guía de control del sistema. 3. Accionar la unidad de bomba de alta presión del sistem de enfriamiento. 4. Iniciar la caja de barra de perforación para accionar la broca...

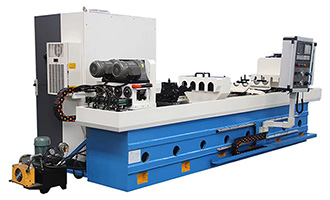

ZSK2104×1500mm Máquina taladradora de agujero profundo tipo pistola1. Alimentación de eje Z, accionar la broca. 2. Accionar el sistema de manguito de guía del soporte de guía de control del sistema. 3. Accionar la unidad de bomba de alta presión del sistem de enfriamiento. 4. Iniciar la caja de barra de perforación para accionar la broca...
