ZSK2103A×300mm Máquina taladradora de agujero profundo tipo pistola
Inicio » Productos » Máquina taladradora tipo pistola » ZSK2103A×300mm Máquina taladradora de agujero profundo tipo pistola

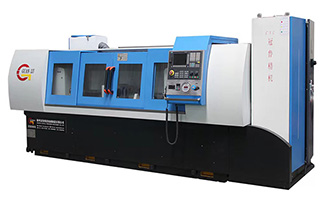

ZSK2103AX300mm Máquina taladradora tipo pistola

Máquina taladradora de agujero profundo tipo pistola

ZSK2103AX300mm máquina taladradora de agujero profundo tipo pistola es aplicable para el procesamiento de agujero profundo de muchos materiales, el díametro del agujero depende de la necesidad del cliente.

Protección completa, enfriador de aceite, dispositivo automático de eliminación de astillas, sistema automático de lubricación.

Díametro de agujero: 3mm -30mm

Profundidad de talatro 300mm

Sistema CNC: GSK(China)

Proceso de procesamiento de agujeros profundos de piezas de trabajo

1. Accionar el sistema de manguito de guía del soporte de guía de control del sistema.

2. Accionar la unidad de bomba de alta presión del sistem de enfriamiento.

3. Iniciar la caja de barra de perforación para accionar la broca.

4. Alimentación de eje Z, accionar la broca.

5. Después de taladrar la ubicación determindada, retirar la broca, para el enfriamiento, el manguito de guía hermético se afloja.

Parámetros principales de la máquina

Especificaciones

Parámetro

Nota

Alcance de trabajo

Díametro de taladro

Φ3~Φ30mm

Profundidad máxima

300mm

Eje Z

Fast moving speed

3000mm/min

Infeeding speed rang

5~500mm/min

Continua

Torque of infeeder motor

7Nm

Rango de velocidad de rotación de la caja de barras de perforación

400~5000r/min

Continua

Potencia de motor de la caja de barra de perforación

5.5kW

Motor de la conversión de frecuencia

Poder general de la máquina

24kW

Ratio de estiramiento de agujeros de perforación

100

Tamaño de mesa de trabajo

400×2000

Altura del centro del husillo a la cama

300mm

Sistema CNC

GSK

Sistema de enfriamiento

Alcance de presión de refrigeración

0~8MPa

Adjustable

Caudal del sistema de enfriamiento

63L/min

Adjustable

Precisión de filtración

40μm

Estructura principal de la máquina

Cuerpo de la máquina

Caja de barra de perforación

Sistema de alimentación (eje Z)

Sistema de enfriamiento

Controlador de temperatura de aceite

Dispositivo automático de eliminación de astilla

Sistema central de lubricación

Sistema de control neumático

Sistema de soporte de guía

Sistema de soporte de barra de perforación

Gsk sistema de control de CNC

Piezas de repuesto

Dispositivo de filtro y papel de filtro de la cámara de aceite

Válvula de desbordamiento
