Máquina taladradora tipo pisola de agujero profundo para dispositivos médicos

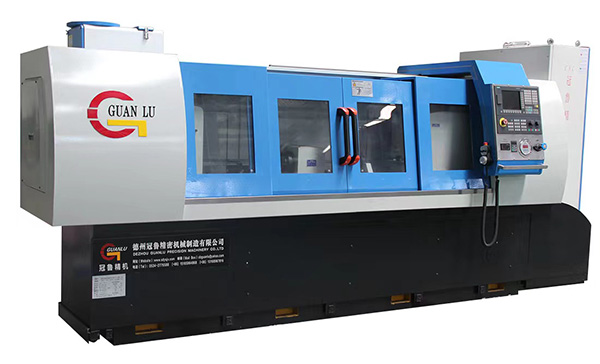

ZSK2101X500mm Máquina taladradora de agujero profundo(máquina tipo pistola) se utiliza para el procesamiento de agujero profundos, la broca se aplica las marcas extranjeras, el díametro del agujero y la profundidad de agujero depende de la necesidad de clientes.
1. Accionar el sistema de manguito de guía del soporte de guía de control del sistema.
2. Accionar la unidad de bomba de alta presión del sistem de enfriamiento.
3. Iniciar la caja de barra de perforación para accionar la broca.
4. Alimentación de eje Z, accionar la broca.
5. Después de taladrar la ubicación determindada, retirar la broca, para el enfriamiento, el manguito de guía hermético se afloja.
Especificaciones |
Parámetro |
Nota |
|||
Alcance de trabajo |
Alcance del diámetro de taladro |
Φ2.5~Φ10mm |
|||
Profundidad de agujero |
500mm |
||||
Características de la máquina |
Eje Z |
Alcance de velocidad de alimentación |
5~500mm/min |
Velocidad continua |
|
Alcance de alimentación rápida |
3000mm/min |
||||
Caja de barra de perforación |
Alcance de velocidad |
500~10000r/min |
Velocidad continua |
||
Potencia de motor |
3KW |
Motor invertor |
|||
Ratio de longitud y díametro del agujero |
≤100 |
||||
Sistema CNC |
GSK |
||||
Sistema de enfriamiento |
Alcance de presión del sistema de enfriamiento |
0~8MPa |
Adjustable |
||
Alcance de caudal del sistema de enfriamiento |
0~63L/min |
Adjustable |
|||
Precisión de filtración |
20μm |
||||
Volumen del cilindro de aceite |
800L |
|
Cuerpo de la máquina
Caja de barra de perforación
Sistema de alimentación (eje Z)
Sistema de enfriamiento
Controlador de temperatura de aceite
Dispositivo automático de eliminación de astilla
Sistema central de lubricación
Sistema de control neumático
Sistema de soporte de guía
Sistema de soporte de barra de perforación
Gsk sistema de control de CNC
Dispositivo de filtro y papel de filtro de la cámara de aceite
Válvula de desbordamiento
