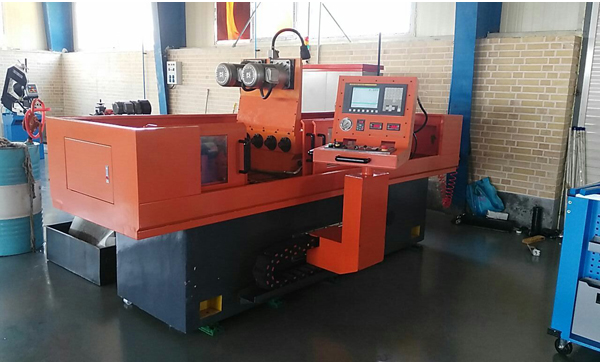

Máquina taladradora tipo pistola de agujeros profundos de cuatro ejes
Travesero frontal, eliminación de astillas, y la bomba de circulación son opcionales, la oferta no incluye los equipos mencionados.
Adopta el método de procesamiento de perforación tipo pistola, la broca de perforación rotaria y la alimentación son continuos.
Estructura de cuatro husos, puede perforar cuatro piezas de trabajo en el mismo tiempo.
Sistema CNC: GSK(China) o semiautomático.
Díametro de agujero: Φ3mm~Φ10mm
Profundidad máxima: ≤ 500mm
1. Cama de la máquina
Bancada de la máquina fundida, buena rigidez y constante.
2. Caja de perforación
Dibujos de caja de perforación.
3. Sistema de alimentación
Sobre la caja de perforación hay cuatro husos, motor controlado por dos invertores. La alimentación utiliza el servomotor.
Accionado por el servomotor, velocidad contínua de alimentación. Velocidad de alimentación 0~500mm/min.
4. Sistema de enfriamiento
5. Sistema neumático
6. Sistema electrico
7. Descanso de guía
8. Descanso de barra de perforación
9. Descanso de soporte de pieza de trabajo
Tamaño |
Parámetro |
Nota |
||||
Alcance de trabajo |
Díametro de perforación |
Φ3~Φ10mm |
||||
Profundidad máxima |
500mm |
|||||
Cantidad de husos |
4pcs |
|||||
Distancia de husos |
140mm |
El cliente puede decidir |
||||
Díametro exterior de pieza de trabajo |
≤ 100mm |
Depende de la distancia de husos |
||||
Características de la máquina |
Caja de perforación |
Velocidad |
300~5000r/min |
Velocidad continua |
||
Potencia de motor |
4kW×2 |
Motor invertor |
||||
Eje Z |
La velocidad de penetración |
0~500mm/min |
Velocidad continua |
|||
Velocidad rápida |
3000mm/min |
|||||
Mesa de trabajo T |
400mm×600mm |
|||||
Altura entre el centro de cortador y la mesa de trabajo |
240mm |
|||||
Potencia total |
20kW |
|||||
Ratio de díametro y longtigud |
100 |
|||||
CNC |
GSK(China) |
|||||
Sistema de enfriamiento |
Alcance de presión de refrigeración |
1~10MPa |
Adjustable |
|||
Flujo del sistema de refrigerante |
120L/min |
Adjustable |
||||
Precisión de filtración |
40μm |
|
1. Sujetar las piezas de trabajo en la mesa de trabajo.
2. Accionar el sistema de manguito de guía del soporte de guía de control del sistema
3. Accionar la unidad de bomba de alta presión del sistem de enfriamiento
4. Iniciar la caja de barra de perforación para accionar la broca.
5. Alimentación de eje Z, accionar la broca.
6. Después de taladrar la ubicación determindada, retirar la broca, para el enfriamiento, el manguito de guía hermético se afloja
Cuerpo de la máquina
Caja de barra de perforación
Sistema de alimentación (eje Z)
Sistema de enfriamiento
Controlador de temperatura de aceite
Dispositivo automático de eliminación de astilla
Sistema central de lubricación
Sistema de control neumático

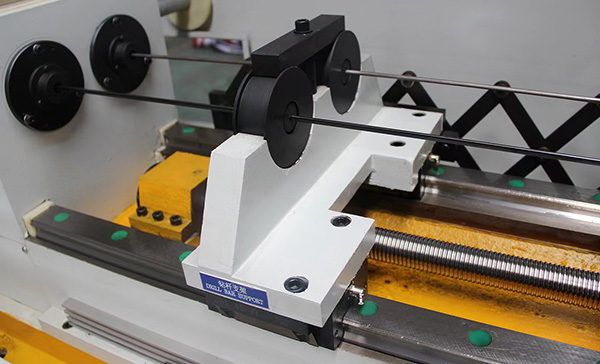

Sistema de soporte de guía
Sistema de soporte de barra de perforación
Gsk sistema de control de CNC
Dispositivo de filtro y papel de filtro de la cámara de aceite
Válvula de desbordamiento
