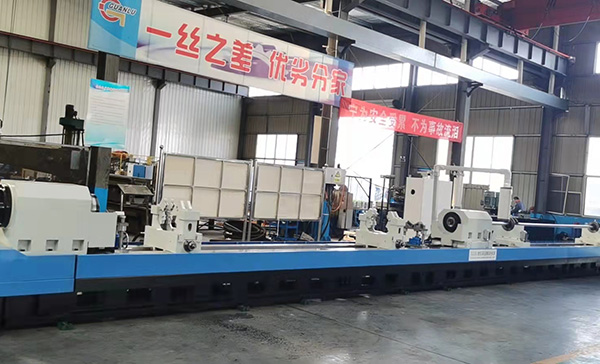

La máquina raspadora y pulidora de doble huso CNC estudia la tecnología de las máquinas de la misma serie de la empresa Mei Lin de Corea, es una máquina de alta eficiencia y nueva, puede procesar una variedad de cilindros hidráulicos, y mecánicos, agujeros pasantes y taladros escalonados de las piezas de trabajo de forma cilíndricas.
La cama de la máquina biseladora y laminadora y pulidora de agujero profundo es fabricado por la alta calidad de hierro fundido, con una fuerte rigidez y estabilidad fuerte. El huso de caja de barra de mandrilado se controla por el ac servomotor, el huso de caja de barra de mandrilado se controla por el servomotor, tiene amplio alcance de velocidades, torque de salida grande, el sistema de alimentación utiliza la transmisión de doble cremallera accionada por AC servomotor, la alimentación lisa, larga vida útil y se puede adaptar a las necesidades de todo tipo de procesamiento de mecanizado de agujero profundo, la tarjeta de carga de pieza de trabajo adopta cilindro hidráulico apretado, estable y confiable, el manejo es fácil, el sistema eléctrico adopta el sistema CNC de control centralizado, puede realizar la interacción persona-ordenador, pantalla gráfica, operación flexible, es seguro y fiable. En la producción, es adecuado para la producción en masa también puede ser adecuado para la producción de lotes pequeños.
La máquina biseladora y laminadora y pulidora de agujero profundo está equipada con la máquina automática de gran capacidad de eliminación de astillas,separador magnético de tambor , recoja de forma automática el hierro en la caja de limaduras, el líquido de refrigeración puede ser reciclado por la filtración de precisión.
|
ítem |
Parámetro |
Ámbito de trabajo |
Alcance de díametro de agujero de mandrilado |
Ф38-Ф150mm |
Longitud de pieza de trabajo |
8000mm |
|
Parámetros de huso de caja de barra de mandrilado |
Altura del centro |
> 300mm |
Leading end of cone hole boring bar box Spindle |
Ф80mm 1:20 |
|
Alcance de velocidad de huso |
50-1800r/min (Regulación de velocidad continua de conversión de freguncia AC) |
|
Torque de eje de salida |
≥1000N.m |
|
Parámetros de alimentación |
Gama Velocidad de avance |
5-2000mm/min (continuos) |
Placa de movimiento rápido |
3m/min |
|
Precisión de mecanizado |
Localizar la longitud |
0-8m |
Rugosidad de la superficie de pieza de trabajo de mandrilado |
≤Ra3.2μm |
|
Rugosidad de la superficie de pieza de trabajo de laminación |
≤Ra0.8μm |
|
Rectitud de mecanizado de pieza de trabajo |
≤0.05/500 mm |
|
Rugosidad de mecanizado de pieza de trabajo |
≤0.029/200mm |
|
Capacidad del motor |
Potencia de motor de barra de mandrilado |
30KW Ac servo motor |
Motor de alimentación |
5.5kw Ac servo motor |
|
Motor de estación de bomba hidráulica |
1.5KW Ac motor |
|
Potencia del motor de la bomba de refrigeración de salida |
7.5KW two set |
|
Potencia del motor de eliminación de chip automático |
3KW un set |
|
Potencia de motor del separador magnético |
0.75KW un set |
|
Motor de lubricación centralizada |
0.75KW un set |
|
Otros |
Cabeza para la fuerza pre-apretar mayor para la pieza de trabajo |
30KN |
Flujo de sistema de refrigeración |
200L/min |
|
La presión nominal del sistema de refrigeración |
0.36Mpa |
|
Flujo del separador magnético |
400L/min |
