Máquina taladradora tipo pistola de agujero profundo de tres coordenado tipo económico

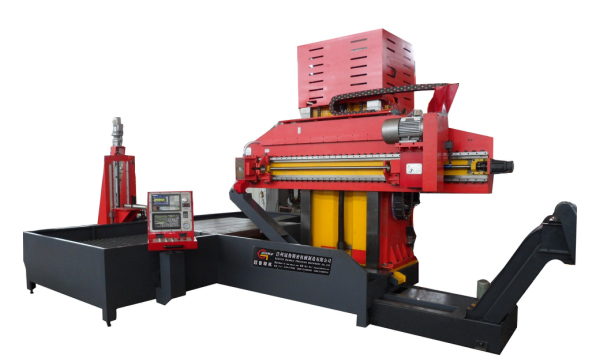

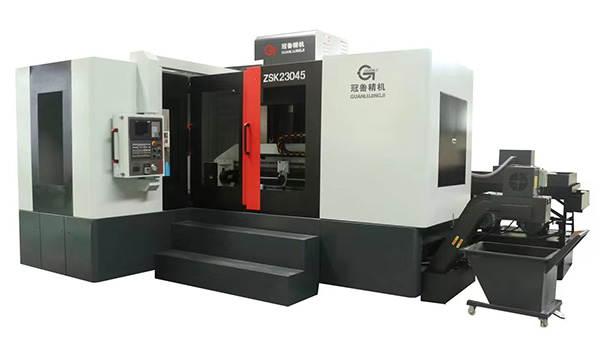

ZKB2103 Máquina taladradora tipo pistola de agujero profundo de tres coordenado es un quipo de uso especial para el prcesamiento de agujero profundo de cordenado singular, doble, y de tres coordenados, es aplicable para procesar piezas de trabajo cuadradas, deformadas, redondas con muchos agujeros. Agujeros del mismo díametro, se sujeta de una vez, con alta eficiencia y es fácil de operar, la carga de la mesa de trabajo está dentro de 12 toneladas, profundidad máxima de perforación 1000mm.
Díametro del agujero: φ4mm~φ20mm
Profundidad de perforación de agujero: 1000mm
Sistema CNC: FANUC 0i MATE or GSK
1. Sujetar las piezas de trabajo en la mesa de trabajo.
1. Accionar el sistema de manguito de guía del soporte de guía de control del sistema.
2. Accionar la unidad de bomba de alta presión del sistem de enfriamiento.
3. Iniciar la caja de barra de perforación para accionar la broca.
4. Alimentación de eje Z, accionar la broca.
5. Después de taladrar la ubicación determindada, retirar la broca, para el enfriamiento, el manguito de guía hermético se afloja.
7. El eje X,Y mueven a la próxima posición de agujero, repetir 2-7.
Especificaciones |
Parámetro |
Nota |
|||
Alcance de trabajo |
Alcance del diámetro de taladro |
Φ4~Φ30mm |
|||
Profundidad de agujero |
1000mm |
||||
Características de la máquina |
Eje Z |
Alcance de velocidad de alimentación |
5~500mm/min |
Velocidad continua |
|
Alcance de alimentación rápida |
3000mm/min |
||||
Eje X |
Profundidad |
650mm |
(según necesidad de cliente) |
||
Eje Y |
Profundidad |
500mm |
|||
Caja de barra de perforación |
Alcance de velocidad |
500~5000r/min |
Velocidad continua |
||
Potencia de motor |
5.5KW |
Motor invertor |
|||
Carga de peso de la máquina |
500kg |
||||
Ratio de longitud y díametro del agujero |
≤100 |
||||
Sistema CNC |
FANUC or GSK |
||||
Sistema de enfriamiento |
Alcance de presión del sistema de enfriamiento |
0~8MPa |
Adjustable |
||
Alcance de caudal del sistema de enfriamiento |
0~63L/min |
Adjustable |
|||
Precisión de filtración |
20μm |
||||
Volumen del cilindro de aceite |
800L |
|
Cuerpo de la máquina
Caja de barra de perforación
Sistema de alimentación (eje Z)
Sistema de enfriamiento
Controlador de temperatura de aceite
Dispositivo automático de eliminación de astilla (note: iron material/steel material use magnet chips removal device, while copper material use scraping belt, please indicate which you like, if you wants both, price increase USD1200)
Ascensor (Eje Y) y la mesa de trabajo (Eje X)
Sistema central de lubricación
Sistema de control neumático
Sistema de soporte de guía
Sistema de soporte de barra de perforación
Sistema de control CNC
Dispositivo de filtro y papel de filtro de la cámara de aceite
Válvula de desbordamiento
