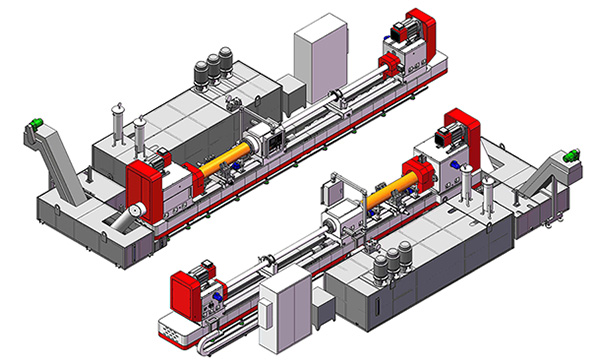

La máquina laminadora y bileladora y pulidora de doble huso CNC es una máquina de procesamiento fino de agujeros internos de piezas de trabajo de alta eficiencia fabricada y desarrollada independientemente por nuestra empresa, cuenta con dos husos principales, puede procesar dos piezas de trabajo un vez.
La máquina laminadora y bileladora y pulidora de doble huso CNC aplica la cabeza laminadora y raspadora de alta velocidad de SRB fabricada por nuestra empresa, puede procesar el cilindro de aceite con alta eficiencia, de formación de una vez, la eficiencia de trabajo es 8-15 veces que la manera tradicional.
La cama de la máquina biseladora y laminadora y pulidora de agujero profundo es fabricado por la alta calidad de hierro fundido, con una fuerte rigidez y estabilidad fuerte. El huso de caja de barra de mandrilado se controla por el ac servomotor, el huso de caja de barra de mandrilado se controla por el servomotor, tiene amplio alcance de velocidades, torque de salida grande, el sistema de alimentación utiliza la transmisión de doble cremallera accionada por AC servomotor, la alimentación lisa, larga vida útil y se puede adaptar a las necesidades de todo tipo de procesamiento de mecanizado de agujero profundo, la tarjeta de carga de pieza de trabajo adopta cilindro hidráulico apretado, estable y confiable, el manejo es fácil, el sistema eléctrico adopta el sistema CNC de control centralizado, puede realizar la interacción persona-ordenador, pantalla gráfica, operación flexible, es seguro y fiable. En la producción, es adecuado para la producción en masa también puede ser adecuado para la producción de lotes pequeños.
TG2Zx2106mm La máquina biseladora y laminadora y pulidora de agujero profundo está equipada con la máquina automática de gran capacidad de eliminación de astillas,separador magnético de tambor , recoja de forma automática el hierro en la caja de limaduras, el líquido de refrigeración puede ser reciclado por la filtración de precisión.
|
ítem |
Parámetro |
Ámbito de trabajo |
Alcance de díametro de agujero de mandrilado |
Ф30-Ф55mm |
Longitud de pieza de trabajo |
500mm |
|
Parámetros de huso de caja de barra de mandrilado |
Altura del centro |
> 300mm |
Alcance de velocidad de huso |
60-1800r/min (Regulación de velocidad continua de conversión de freguncia AC) |
|
Torque de eje de salida |
≥500N.m |
|
Parámetros de alimentación |
Gama Velocidad de avance |
5-2000mm/min (continuos) |
Placa de movimiento rápido |
4m/min |
|
Precisión de mecanizado |
Localizar la longitud |
0-0.5m |
Rugosidad de la superficie de pieza de trabajo de mandrilado |
≤Ra3.2μm |
|
Rugosidad de la superficie de pieza de trabajo de laminación |
≤Ra0.8μm |
|
Rectitud de mecanizado de pieza de trabajo |
≤0.05/500 mm |
|
Rugosidad de mecanizado de pieza de trabajo |
≤0.029/200mm |
|
Capacidad del motor |
Potencia de motor de barra de mandrilado |
30KW Ac servo motor |
Motor de alimentación |
5.5kw Ac servo motor |
|
Motor de estación de bomba hidráulica |
1.5KW Ac motor |
|
Potencia del motor de la bomba de refrigeración de salida |
7.5KW un set |
|
Potencia del motor de eliminación de chip automático |
1.5KW un set |
|
Potencia de motor del separador magnético |
0.75KW un set |
|
Motor de lubricación centralizada |
0.75KW un set |
|
Otros |
Cabeza para la fuerza pre-apretar mayor para la pieza de trabajo |
30KN |
Flujo de sistema de refrigeración |
100L/min |
|
La presión nominal del sistema de refrigeración |
2.5Mpa |
|
Flujo del separador magnético |
200L/min |
