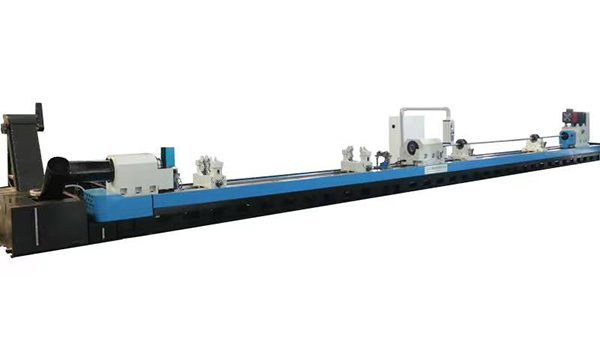

TG2115 la máquina laminadora y raspadora es aplicable para el procesamiento de piezas de trabajo de agujero profundo cilíndrico, todo tipo de cilindros hidráulicos mecánicos, agujeros pasantes y ciegos cilíndricos y taladros escalonados. Principalmente para mandrilar y laminar, al procesar, la pieza de trabajo se mantiene estático, la herramienta mandriladora gira, descarga de astilla frental, embujar a mandrilar, tiene el dispositivo de suministro de aceite. Después de laminar, aplica la cabeza laminadora y mandriladora de alta velocidad, puede procesar cilindros de aceite con alta eficiencia, que es 8-10 veces que la eficiencia de la manera tradicional. 8 minutos para terminar procesar un cilindro de ∮80, 6000mm.
La cama de la máquina biseladora y laminadora y pulidora de agujero profundo es fabricado por la alta calidad de hierro fundido, con una fuerte rigidez y estabilidad fuerte. El huso de caja de barra de mandrilado se controla por el ac servomotor, el huso de caja de barra de mandrilado se controla por el servomotor, tiene amplio alcance de velocidades, torque de salida grande, el sistema de alimentación utiliza la transmisión de doble cremallera accionada por AC servomotor, la alimentación lisa, larga vida útil y se puede adaptar a las necesidades de todo tipo de procesamiento de mecanizado de agujero profundo, la tarjeta de carga de pieza de trabajo adopta cilindro hidráulico apretado, estable y confiable, el manejo es fácil, el sistema eléctrico adopta el sistema CNC de control centralizado, puede realizar la interacción persona-ordenador, pantalla gráfica, operación flexible, es seguro y fiable. En la producción, es adecuado para la producción en masa también puede ser adecuado para la producción de lotes pequeños.
|
ítem |
Parámetro |
Ámbito de trabajo |
Alcance de díametro de agujero de mandrilado |
Ф38-Ф160mm |
Longitud de pieza de trabajo |
6000mm |
|
Parámetros de huso de caja de barra de mandrilado |
Altura del centro |
> 300mm |
Huso de caja de barra de mandrilado de agujero de cono de extremo delantero |
Ф80mm 1:20 |
|
Alcance de velocidad de huso |
50-1000r/min (Regulación de velocidad continua de conversión de freguncia AC) |
|
Torque de eje de salida |
≥1500N.m |
|
Parámetros de alimentación |
Gama Velocidad de avance |
5-2000mm/min (continuos) |
Placa de movimiento rápido |
3m/min |
|
Precisión de mecanizado |
Localizar la longitud |
0-6m |
Rugosidad de la superficie de pieza de trabajo de mandrilado |
≤Ra3.2μm |
|
Rugosidad de la superficie de pieza de trabajo de laminación |
≤Ra0.8μm |
|
Rectitud de mecanizado de pieza de trabajo |
≤0.036/500 mm |
|
Rugosidad de mecanizado de pieza de trabajo |
≤0.03/100mm |
|
Capacidad del motor |
Potencia de motor de barra de mandrilado |
30KW Ac servo motor |
Motor de alimentación |
5.5kw Ac servo motor |
|
Motor de estación de bomba hidráulica |
1.8KW Ac motor |
|
Otros |
Cabeza para la fuerza pre-apretar mayor para la pieza de trabajo |
10KN |
Flujo de sistema de refrigeración |
200L/min |
