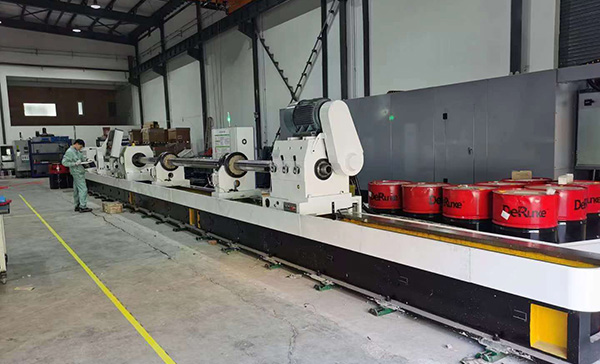

TH2120 Máquina mandriladora y bruñidora de agujero profundo, tiene alta rigidez, alta precisión. Una amplia gama de velocidad del eje principal, el accionamiento de motor servo de corriente alterna del sistema de alimentación, puede satisfacer todas las necesidades de todos los tipos de procesamiento de agujero profundo. El dispositivo de sujeción de suministro de refrigerante y el dispositivo de sujeción de piezas de trabajo aplican el sistema hidráulico, la presión es ajustable, seguro y confiable.
También podemos fabricar máquinas según la necesidad de clientes, de diferentes longitudes, CNC opcional.
TH2120 Máquina mandriladora y bruñidora de agujero profundo, es un dispositivo diseñado para el procesamiento de agujeros profundos de piezas de trabajo cilíndricas, como agujeros del eje principal de máquinas, una variedad de cilindros hidráulicos mecánicos, agujeros ciegos y taladros escalonados, etc. La máquina no sólo puede perforar el agujero profundo, sino que también puede mandrilar, laminar y anidar la pieza de trabajo.
Utiliza el método de astilla-descarga interna (BTA) (modo BTA), que el refrigerante llega a la parte de perforación a través del suministro de refrigerante, las limaduras de hierro y aceite de refrigerante entran en la caja de aceite y el cubo de descarga de limaduras a través de los agujeros de barras de perforación, con el fin de realizar el procesamiento de agujero profundo.
El taladro BTA concedió refrigerador de aceite para el fluido de refrigeración, el proceso de BTA, la perforación de agujeros profundos en el acero al carbono, acero de aleación y otro material sólido, con un ratio de aspecto hasta 1: 100.
ítems |
TH2120 |
Alcance del diámetro de taladro |
30mm to 120mm |
Diámetro máximo del agujero mandrilado |
200mm |
Alcance de diámetro de mandrilar |
40-200mm |
Profundidad máxima del agujero taladrado y mandrilado |
12 metros |
Alcance de diámetro de abrazadera de la pieza de trabajo |
60mm -300mm |
Altura central del eje principal |
350mm |
Alcance de velocidad del eje principal |
61-1000r/min (11 tipos) |
Alcance de velocidad de alimentación (continuos) |
5-1000mm/min |
Velocidad de movimiento rápido de placa de base |
2m/min |
Potencia del motor principal |
30kW |
Potencia del motor de la bomba hidráulica |
1.5kW |
Potencia del motor rápido de la placa de base |
3kW |
Potencia de motor de alimentación |
3.7kW |
Potencia de motor de bomba de enfriamiento |
4kw |
Presión nominal del sistema de enfriamiento |
2.5MPa |
Fluido del sistema de enfriamiento |
200 L/min |
Presión nominal del sistema hidráulico |
6.3MPa |
Sistema de control |
Semiautomático |
