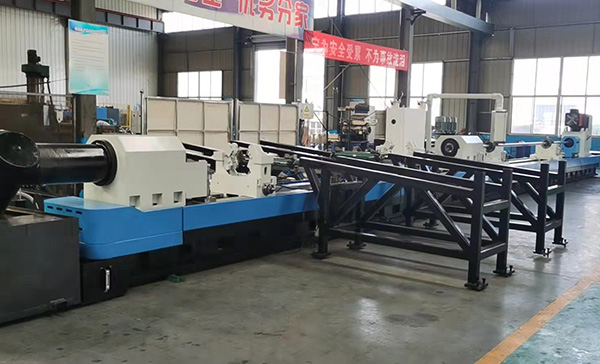

TG2125 la máquina laminadora y raspadora es aplicable para el procesamiento de piezas de trabajo de agujero profundo cilíndrico, todo tipo de cilindros hidráulicos mecánicos, agujeros pasantes y ciegos cilíndricos y taladros escalonados. Principalmente para mandrilar y laminar, al procesar, la pieza de trabajo se mantiene estático, la herramienta mandriladora gira, descarga de astilla frental, embujar a mandrilar, tiene el dispositivo de suministro de aceite. Después de laminar, aplica la cabeza laminadora y mandriladora de alta velocidad, puede procesar cilindros de aceite con alta eficiencia, que es 8-10 veces que la eficiencia de la manera tradicional. 8 minutos para terminar procesar un cilindro de ∮80, 6000mm.
|
ítem |
Parámetro |
Ámbito de trabajo |
Alcance de díametro de agujero de mandrilado |
Ф50-Ф250mm |
Longitud de pieza de trabajo |
6000mm |
|
Parámetros de huso de caja de barra de mandrilado |
Altura del centro |
> 350mm |
Leading end of cone hole boring bar box Spindle |
Ф80mm 1:20 |
|
Alcance de velocidad de huso |
50-2000r/min (Regulación de velocidad continua de conversión de freguncia AC) |
|
Torque de eje de salida |
≥4000N.m |
|
Parámetros de alimentación |
Gama Velocidad de avance |
5-2000mm/min (continuos) |
Placa de movimiento rápido |
3m/min |
|
Precisión de mecanizado |
Localizar la longitud |
0-6m |
Rugosidad de la superficie de pieza de trabajo de mandrilado |
≤Ra3.2μm |
|
Rugosidad de la superficie de pieza de trabajo de laminación |
≤Ra0.4μm |
|
Rectitud de mecanizado de pieza de trabajo |
≤0.05/500 mm |
|
Rugosidad de mecanizado de pieza de trabajo |
≤0.036/200mm |
|
Capacidad del motor |
Potencia de motor de barra de mandrilado |
60KW Ac servo motor |
Motor de alimentación |
7.5kw Ac servo motor |
|
Motor de estación de bomba hidráulica |
3KW Ac motor |
|
Otros |
Cabeza para la fuerza pre-apretar mayor para la pieza de trabajo |
50KN |
Flujo de sistema de refrigeración |
600L/min |
