Máquina taladradora tipo pistola de agujero profundo tipo económico

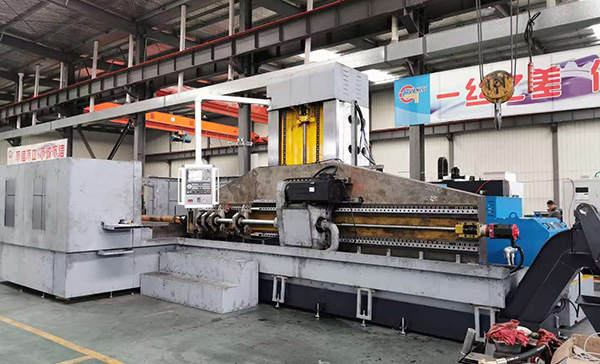

ZKB2103A Máquina taladradora tipo pistola de serie económica de agujero profundo de tres coordenado es un quipo de uso especial para el prcesamiento de agujero profundo de cordenado singular, doble, y de tres coordenados, es aplicable para procesar piezas de trabajo cuadradas, deformadas, redondas con muchos agujeros. Agujeros del mismo díametro, se sujeta de una vez, con alta eficiencia y es fácil de operar.

This deep hole drilling machine is mainly used for glass moulds, hydraulic tools, rubber moulds of water holes, oil holes, heat holes and so on.

La rectitud de procesamiento de agujero: 1mm/1000mm (every 1000mm, 1mm tolerance)

Rugosidad superficial: Ra0.8~3.2um

Precision de apertura: IT7~IT11

1. Sujetar las piezas de trabajo en la mesa de trabajo.

2. Accionar el sistema de manguito de guía del soporte de guía de control del sistema.

3. Accionar la unidad de bomba de alta presión del sistem de enfriamiento.

4. Iniciar la caja de barra de perforación para accionar la broca.

5. Alimentación de eje Z, accionar la broca.

6. Después de taladrar la ubicación determindada, retirar la broca, para el enfriamiento, el manguito de guía hermético se afloja.

7. El eje X,Y mueven a la próxima posición de agujero, repetir 2-7.

Cuerpo de la máquina

Caja de barra de perforación

Sistema de alimentación (eje Z)

Sistema de enfriamiento

Controlador de temperatura de aceite

Dispositivo automático de eliminación de astilla (note: iron material/steel material use magnet chips removal device, while copper material use scraping belt, please indicate which you like, if you wants both, price increase USD1200)

Ascensor (Eje Y) y la mesa de trabajo (Eje X)

Sistema central de lubricación

Sistema de control neumático

Sistema de soporte de guía

Sistema de soporte de barra de perforación

Sistema de control CNC

Dispositivo de filtro y papel de filtro de la cámara de aceite

Válvula de desbordamiento
