Cuando procesa agujero de eje de díametro grande, el método artesanal tradicional para el procesamiento de perforar y mandrilar hará que una gran cantidad de materias primas como astillas inútiles. Para satisfacer la demanda del mercado, desarrollamos T2180 Máquina mantiladora de agujero profundo (máquina de trepanación).

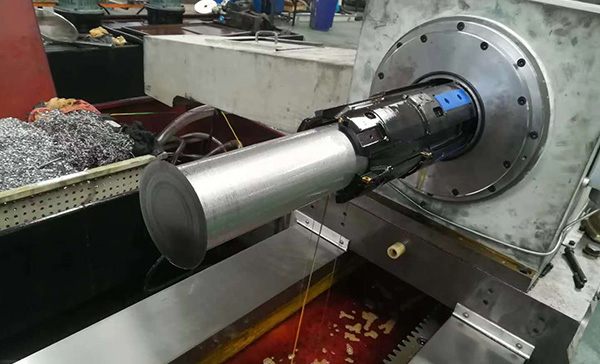

T2180 Máquina mandriladora de agujero profundo (máquina de trepanación) se utiliza principalmente para la perforación y mandrilar agujero profundo de piezas para uso industrial con grandes diámetros. En fin de adaptarse a diferentes exigencias técnicas, Máquina trepanadora de agujero produndo está equipado con la caja de perforación y de mandrilar. Las herramientas de corte y piezas de trabajo se pueden girar. Adopta el método de BTA para la perforación y el método empujar-mandrilar para mandrilar. El aceite se suministra por el transportador de aceite o de la parte inferior de la barra de mandrinar. Los métodos de fabricación pueden ser elegidos con referencia a los requerimientos específicos en diferentes industrias.
Precisión de T2180 Máquina trepanadora de agujero produndo
Perforación: precision de apertura IT9-10. Rugosidad superficial: Ra6.3-12.5.
Mandrilado de rugosidad: precision de apertura IT9-10. Rugosidad superficial: Ra6.3.
Material de la manga: precision de apertura IT9-10. Rugosidad superficial: Ra6.3-12.5.
Mandrilado fino: precision de apertura IT8-9. Rugosidad superficial: Ra3.2.
Laminar: precision de apertura IT8-9. Rugosidad superficial: Ra0.2.
La rectitud de procesamiento de agujero: menos de 0.15/ 1000mm.
Desviación de procesamiento de agujeros de salida de: menos de 0.5/ 1000mm.
También podemos fabricar máquinas según la necesidad de clientes, de diferentes longitudes, CNC opcional.

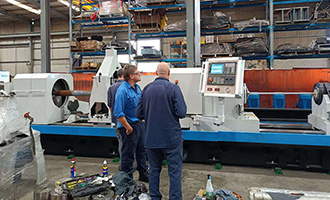

TH2120 Máquina mandriladora y bruñidora de agujero profundo, es un dispositivo diseñado para el procesamiento de agujeros profundos de piezas de trabajo cilíndricas, como agujeros del eje principal de máquinas, una variedad de cilindros hidráulicos mecánicos, agujeros ciegos y taladros escalonados, etc. La máquina no sólo puede perforar el agujero profundo, sino que también puede mandrilar, laminar y anidar la pieza de trabajo.
Utiliza el método de astilla-descarga interna (BTA) (modo BTA), que el refrigerante llega a la parte de perforación a través del suministro de refrigerante, las limaduras de hierro y aceite de refrigerante entran en la caja de aceite y el cubo de descarga de limaduras a través de los agujeros de barras de perforación, con el fin de realizar el procesamiento de agujero profundo.
ítems |
T2150 |
Alcance del diámetro de taladro |
30mm to 120mm |
Diámetro máximo del agujero mandrilado |
500mm |
Alcance de diámetro de mandrilar |
120-500mm |
Profundidad máxima del agujero taladrado y mandrilado |
12 metros |
Alcance de diámetro de abrazadera de la pieza de trabajo |
300mm -650mm |
Altura central del eje principal |
625mm |
Alcance de velocidad del eje principal |
3-315r/min (21 tipos) |
Alcance de velocidad de alimentación (continuos) |
5-500mm/min |
Velocidad de movimiento rápido de placa de base |
2m/min |
Potencia del motor principal |
30kW |
Potencia del motor de la bomba hidráulica |
1.5kW |
Potencia del motor rápido de la placa de base |
3kW |
Potencia de motor de alimentación |
5.5kW |
Potencia de motor de bomba de enfriamiento |
5.5kw 3groups |
Presión nominal del sistema de enfriamiento |
0.36MPa |
Fluido del sistema de enfriamiento |
300/600/900 L/min |
Presión nominal del sistema hidráulico |
6.3MPa |
Sistema de control |
Semiautomático |
