ZSK2103×2×500mm Máquina taladradora de agujero profundo tipo pistola
Inicio » Productos » Máquina taladradora tipo pistola » ZSK2103×2×500mm Deep Hole Drilling Machine (Gun Drilling Machine)
ZSK2103×2×500mm Máquina taladradora de agujero profundo tipo pistola

Díametro de agujero: 3mm -30mm

Profundidad de talatro: 1000mm

Sistema CNC: GSK(China)

Proceso de procesamiento de agujeros profundos de piezas de trabajo

1. Accionar el sistema de manguito de guía del soporte de guía de control del sistema.

2. Accionar la unidad de bomba de alta presión del sistem de enfriamiento.

3. Iniciar la caja de barra de perforación para accionar la broca.

4. Alimentación de eje Z, accionar la broca.

5. Después de taladrar la ubicación determindada, retirar la broca, para el enfriamiento, el manguito de guía hermético se afloja.

Parámetros principales de la máquina

Especificaciones

Parámetro

Nota

Alcance de trabajo

Alcance del diámetro de taladro

Φ4~Φ20mm

Profundidad de agujero

500mm

Espacio de husillo

120/180/250mm

Características de la máquina

Eje Z

Alcance de velocidad de alimentación

5~500mm/min

Continua

Alcance de alimentación rápida

3000mm/min

Eje X

Velocidad rápida

1000mm/min

Profundidad

650mm

Eje Y

Velocidad rápida

2000mm/min

Profundidad

300mm

Caja de barra de perforación

Alcance de velocidad

800~7000r/min

Continua

Potencia de motor

3KW×2

Motor invertor

Carga de peso de la máquina

200kg

Ratio de longitud y díametro del agujero

≤100

Sistema CNC

FANUC

Sistema de enfriamiento

Alcance de presión del sistema de enfriamiento

1~10MPa

Adjustable

Alcance de caudal del sistema de enfriamiento

6~100L/min

Adjustable

Precisión de filtración

20μm

Volumen del cilindro de aceite

>1000L

Estructura principal de la máquina

Cuerpo de la máquina

Caja de barra de perforación

Sistema de alimentación (eje Z)

Sistema de enfriamiento

Controlador de temperatura de aceite

Dispositivo automático de eliminación de astilla

Sistema central de lubricación

Sistema de control neumático

Sistema de soporte de guía

Sistema de soporte de barra de perforación

Gsk sistema de control de CNC

Piezas de repuesto

Dispositivo de filtro y papel de filtro de la cámara de aceite

Válvula de desbordamiento

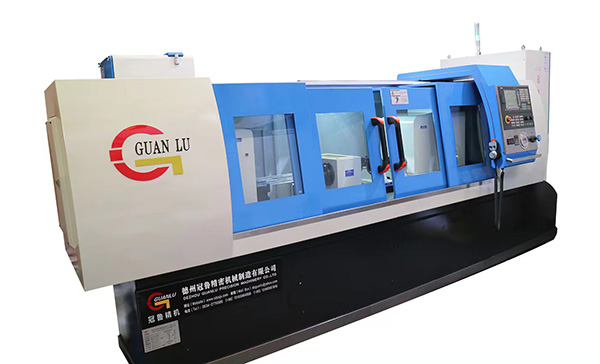

ZKB2103 Máquina taladradora tipo pistola de agujero profundo de tres coordenado tipo económico
ZKB2103 Máquina taladradora tipo pistola de agujero profundo de tres coordenado tipo económicoZKB2103 Máquina taladradora tipo pistola de agujero profundo de tres coordenado es un quipo de uso especial para el prcesamiento de agujero profundo de cordenado singular...

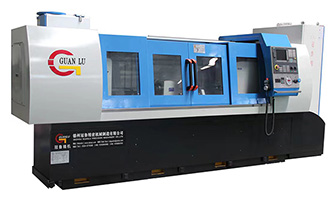

ZSK2101×500mm Máquina taladradora tipo pisola de agujero profundo para dispositivos médicos
ZSK2101×500mm Máquina taladradora tipo pisola de agujero profundo para dispositivos médicosZSK2101X500mm Máquina taladradora de agujero profundo(máquina tipo pistola) se utiliza para el procesamiento de agujero profundos, la broca se aplica las marcas extranjeras, el díametro del...

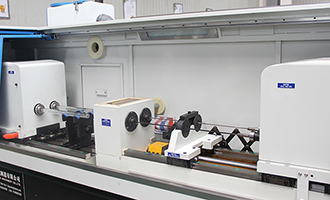

ZSK2103×2×1000mm Máquina taladradora tipo pistola de agujero profundo de dos ejes
ZSK2103×2×1000mm Máquina taladradora tipo pistola de agujero profundo de dos ejesCaja de barra de perforación de estructura de cuatro ejes, dos motores de control de conversión de frecuncia, alimentan al servomotor. Accionamiento de servomotor, velocidad contínua de alimentación, velocidad de alimentación 0~500mm/min...

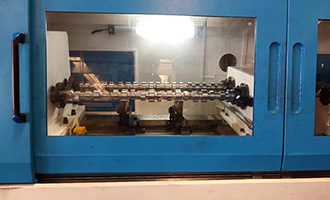

ZSK2104×1000mm Máquina taladradora de agujero profundo tipo pistola
