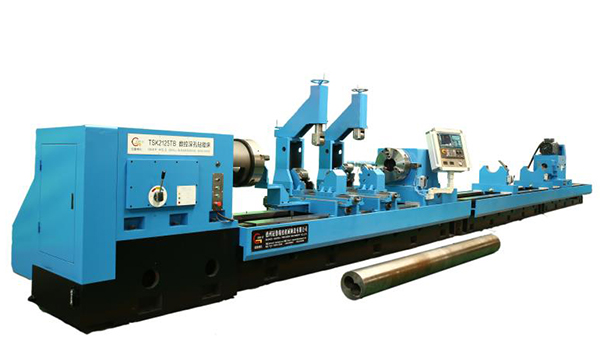

T2125 Máquina taladradora y mandriladora para agujero profundo está especializada en equipos de proceso con partes picoteadas. Es controlada por el sistema de KND CNC (el sistema SIMENS o FANUC CNC son opcionales) Cojinete de huso de precisión y cojinete de transporte de aceite, con los cuales se aumenta la precisión, y la función de corte constante se alcanza, mientras que la rigidez y eficiencia de procesamiento son mejorados. Tiene la ventaja obvia para los materiales difíciles de romper las astillas. T2125 Máquina taladradora y mandriladora para agujero profundo se pueden emplear también para perforar, mandrilar, laminar por poseer la ventaja de T2120. La sujeción de piezas de trabajo y el transporte de aceite son controlados por el sistema hidráulico con propiedades de seguridad y operación fácil. Es adecuado para el procesamiento de varios cilindros hidráulicos de aceite, agujeros de huso, agujeros cilíndricos y huecos de refrigerante.
T2125 Máquina taladradora y mandriladora para agujero profundo es un equipo de serie, también tiene el modelo de CNC.
Adopting internal chip-discharging strategy, which handles diameter from Φ30mm to Φ100mm (drilling), our T21 Series Deep Hole Boring Machine's drilling, boring and rolling functions are applicable to propeller, landing gear and ejection seat; various barrels in military use; heat exchanger pad in power plant; roller in metallic, all rotating parts for gas cylinder, fluid cylinder and spindle; pipes in casting and forging with accuracy of T17, roughness(drilling) of Ra12.5 and roughness(boring) of Ra6.3 as well as roughness(after rolling) of more than Ra 0.4. These Products' Boring Diameter ranges from Ф40mm to Ф250mm, with maximum length -10m. Our maximum Boring Machine can handle Boring Diameter – 1000mm(T21100).
La precisión de la máquina taladrada y mandriladora de agujero profundo:
Agujero de taladro: precisión agujero IT9-IT11, rugosidad de agujero: Ra6.3~Ra12.5um.
Agujero de mandrilado de rugosidad: precisión agujero IT8-IT9, rugosidad de agujero: Ra3.2~Ra6.3um.
Agujero de mandrilado fino: precisión agujero IT7-IT9, rugosidad de agujero: Ra1.6~Ra3.2um.
Agujero de laminación y prensa: precisión agujero IT6-IT7, rugosidad de agujero: Ra0.4~Ra0.8um.
La rectitud de agujero: Cada metro menos de 0.5mm.
Alcance de agujero taladrado: 30mm~120mm
Alcance de mandrilar agujero: 40mm-1200mm (diferentes modelos)
Profundidad máxima de perforación: 18 metros
También podemos fabricar máquinas según la necesidad de clientes, de diferentes longitudes, CNC opcional.
TH2120 Máquina mandriladora y bruñidora de agujero profundo, es un dispositivo diseñado para el procesamiento de agujeros profundos de piezas de trabajo cilíndricas, como agujeros del eje principal de máquinas, una variedad de cilindros hidráulicos mecánicos, agujeros ciegos y taladros escalonados, etc. La máquina no sólo puede perforar el agujero profundo, sino que también puede mandrilar, laminar y anidar la pieza de trabajo.
Utiliza el método de astilla-descarga interna (BTA) (modo BTA), que el refrigerante llega a la parte de perforación a través del suministro de refrigerante, las limaduras de hierro y aceite de refrigerante entran en la caja de aceite y el cubo de descarga de limaduras a través de los agujeros de barras de perforación, con el fin de realizar el procesamiento de agujero profundo.
La estación de botón de operación de la máquina se encuentra en la parte frontal del dispositivo de suministro de aceite, es fácil de operar. La sujeción del suministro de aceite y la sujeción de la pieza adopta el dispositivo hidráulico, la presión es ajustable, el medidor mostrará la presión, la seguridad y la fiabilidad. El huso de suministro de aceite y husillo de la máquina están en alta concentricidad, es fácil cambiar los manguitos de guía.
Proceso de procesamiento: cuando se empieza a perforar, el manguito de guía situado dentro del dispositivo de suministro de aceite guía hacia el tornillo del eje Z para la alimentación, las herramientas de corte entran en la pieza de trabajo y empiezan a procesar automáticamente, las limaduras de hierro y el aceite se descargan automáticamente en la caja de recolección de limaduras.
ítems |
T2125 |
Alcance del diámetro de taladro |
Φ30-Φ120mm |
Diámetro máximo del agujero mandrilado |
250mm |
Alcance de diámetro de mandrilar |
40-250mm |
Profundidad máxima del agujero taladrado y mandrilado |
8 metros |
Alcance de diámetro de abrazadera de la pieza de trabajo |
60mm -330mm |
Altura central del eje principal |
350mm |
Alcance de velocidad del eje principal |
40-500r/min (11 tipos) |
Alcance de velocidad de alimentación (continuos) |
5-1000mm/min |
Velocidad de movimiento rápido de placa de base |
2m/min |
Potencia del motor principal |
30kW |
Potencia del motor de la bomba hidráulica |
1.5kW |
Potencia del motor rápido de la placa de base |
3kW |
Potencia de motor de alimentación |
4.4kW |
Potencia de motor de bomba de enfriamiento |
5.5kw |
Presión nominal del sistema de enfriamiento |
2.5MPa |
Fluido del sistema de enfriamiento |
300 L/min |
Presión nominal del sistema hidráulico |
6.3MPa |
Sistema de control |
Semiautomático |
