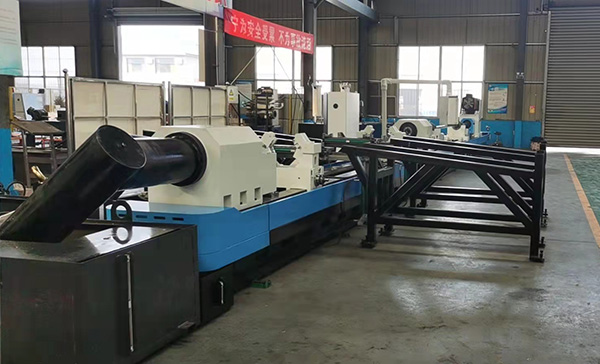

The bed of TG2115x4000mm deep hole skraping boring machine is manufactured by high quality cast iron, with strong rigidity and strong stability. Boring bar box spindle is drove by ac servo motor, boring bar box spindle is drove by servo motor, wide speed range, large output torque, feed system uses AC servo motor driven double rack transmission, smooth feeding, long service life and can adapt to the needs of all kinds of deep hole machining process, workpiece loading card adopts tight hydraulic cylinder, stable and reliable, easy handling, electrical system adopts centralized control cnc system, can be interactive, graphical display, flexible operation, safeand reliable. In production it is suitable for mass production can also be suitable for small batch production.
TG2115x4000mm deep hole skraping boring machine is equipped with large capacity automatic chip removal machine, drum magnetic separator, collect automatically iron into attle box, cooling fluid can be recycled by precision filtration.
TGG2115x4000mm la máquina mandriladora y raspadora de doble huso CNC tiene alta potencia, es el equipo ideal para procesar todo tipo de piezas de trabajo de agujero profundo cilíndrico, puede procesar una variedad de cilindros hidráulicos, y mecánicos, agujeros pasantes y taladros escalonados de las piezas de trabajo de forma cilíndricas. Es uso de este equipo hará época y revolución de la fabricación de cilindros de aceite, la concentricidad y la cilindricidad de las piezas son altas, la velocidad de laminación y de raspar de la fabricación de cinlindros de aceite con tubos estirados en frío llega a 1.2 m/min. Es la mejor opción de la producción de cilindros de aceite.
|
ítem |
Parámetro |
Ámbito de trabajo |
Alcance de díametro de agujero de mandrilado |
Ф38-Ф150mm |
Longitud de pieza de trabajo |
4000mm |
|
Parámetros de huso de caja de barra de mandrilado |
Altura del centro |
> 300mm |
Huso de caja de barra de mandrilado de agujero de cono de extremo delantero |
Ф80mm 1:20 |
|
Alcance de velocidad de huso |
50-1800r/min (Regulación de velocidad continua de conversión de freguncia AC) |
|
Torque de eje de salida |
≥1000N.m |
|
Parámetros de alimentación |
Gama Velocidad de avance |
5-2000mm/min (continuos) |
Placa de movimiento rápido |
3m/min |
|
Precisión de mecanizado |
Localizar la longitud |
0-4m |
Rugosidad de la superficie de pieza de trabajo de mandrilado |
≤Ra3.2μm |
|
Rugosidad de la superficie de pieza de trabajo de laminación |
≤Ra0.8μm |
|
Rectitud de mecanizado de pieza de trabajo |
≤0.05/500 mm |
|
Rugosidad de mecanizado de pieza de trabajo |
≤0.029/200mm |
|
Capacidad del motor |
Potencia de motor de barra de mandrilado |
30KW Ac servo motor |
Motor de alimentación |
5.5kw Ac servo motor |
|
Motor de estación de bomba hidráulica |
1.5KW Ac motor |
|
Potencia del motor de la bomba de refrigeración de salida |
7.5KW un set |
|
Potencia del motor de eliminación de chip automático |
1.5KW un set |
|
Potencia de motor del separador magnético |
0.75KW un set |
|
Motor de lubricación centralizada |
0.75KW un set |
|
Otros |
Cabeza para la fuerza pre-apretar mayor para la pieza de trabajo |
30KN |
Flujo de sistema de refrigeración |
200L/min |
|
La presión nominal del sistema de refrigeración |
0.36Mpa |
|
Flujo del separador magnético |
300L/min |
