TK2120 CNC Máquina taladradora y mandriladora para agujero profundo
Inicio » Productos » Máquina taladradora y mandriladora para agujero profundo » TK2120 x7000mm CNC Máquina taladradora y mandriladora para agujero profundo

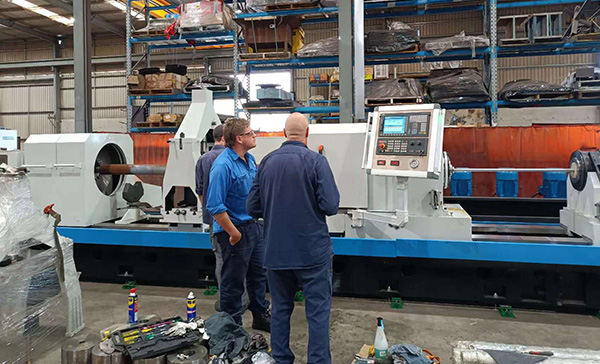

TK2120 CNC Máquina taladradora y mandriladora para agujero profundo

TK2120 CNC Máquina taladradora y mandriladora para agujero profundo es un equipo especialmente para procesar piezas de trabajo de agujeros profundos cilíndricos, se puede operar manualmente, o con el control numérico. El control numérico es más conveniente para procesar agujeros ciegos y taladros escalonados.

TK2120 CNC Máquina taladradora y mandriladora para agujero profundo es un producto de serie, según la necesidad de clientes, podemos suministrar otros productos de la serie.

Características de TK2120 CNC Máquina taladradora y mandriladora para agujero profundo

La precisión de la máquina taladrada y mandriladora de agujero profundo:

Agujero de taladro: precisión agujero IT9-IT11, rugosidad de agujero: Ra6.3~Ra12.5um.

Agujero de mandrilado de rugosidad: precisión agujero IT8-IT9, rugosidad de agujero: Ra3.2~Ra6.3um.

Agujero de mandrilado fino: precisión agujero IT7-IT9, rugosidad de agujero: Ra1.6~Ra3.2um.

Agujero de laminación y prensa: precisión agujero IT6-IT7, rugosidad de agujero: Ra0.4~Ra0.8um.

La rectitud de agujero: Cada metro menos de 0.5mm.

Alcance de agujero taladrado: 30mm~120mm

Alcance de mandrilar agujero: 40mm-1200mm (diferentes modelos)

Profundidad máxima de perforación: 18 metros

Bastidor de la máquina principal:

La estación de botón de operación de la máquina se encuentra en la parte frontal del dispositivo de suministro de aceite, es fácil de operar. La sujeción del suministro de aceite y la sujeción de la pieza adopta el dispositivo hidráulico, la presión es ajustable, el medidor mostrará la presión, la seguridad y la fiabilidad. El huso de suministro de aceite y husillo de la máquina están en alta concentricidad, es fácil cambiar los manguitos de guía.

Proceso de procesamiento: cuando se empieza a perforar, el manguito de guía situado dentro del dispositivo de suministro de aceite guía hacia el tornillo del eje Z para la alimentación, las herramientas de corte entran en la pieza de trabajo y empiezan a procesar automáticamente, las limaduras de hierro y el aceite se descargan automáticamente en la caja de recolección de limaduras.

Parámetros técnicos

ítems

TK2120

Alcance del diámetro de taladro

30mm to 120mm

Diámetro máximo del agujero mandrilado

200mm

Alcance de diámetro de mandrilar

40-200mm

Profundidad máxima del agujero taladrado y mandrilado

7 metros

Alcance de diámetro de abrazadera de la pieza de trabajo

40mm -200mm

Altura central del eje principal

250mm

Alcance de velocidad del eje principal

61-1000r/min (11 tipos)

Alcance de velocidad de alimentación (continuos)

5-1000mm/min

Velocidad de movimiento rápido de placa de base

2m/min

Potencia del motor principal

30kW

Potencia del motor de la bomba hidráulica

1.5kW

Potencia del motor rápido de la placa de base

3kW

Potencia de motor de alimentación

3.7kW

Potencia de motor de bomba de enfriamiento

4kw

Presión nominal del sistema de enfriamiento

2.5MPa

Fluido del sistema de enfriamiento

200 L/min

Presión nominal del sistema hidráulico

6.3MPa

Sistema de control

Fanuc 0i mate
